德特威勒电缆系统（上海）有限公司产品工程师刘瑾

光纤配线架是容纳光纤和进行光纤活动转接的部件，为此，它的基本功能是能够固定和收容光纤、端接光纤和安装光纤耦合器。同时也可以保护光纤的接头，防止其被损坏，故也是一个保护装置。

虽然功能一致，但光纤配线架也于其他任何产品一样在市场上有着无数不同形状、不同规格的配线架，每个制造商都有着各自独特的样式和主要特征。故如何选取一款适合工程应用的光纤配线架就成了一项比较困难的任务。

经济型光纤配线架通常结构上脆弱，没有线缆固定、管理等附件。他们的连接器间距一般不均匀。

中端型配线架使用质量合理的材料制成，设置有一些线缆固定保护结构。

高端配线架通常拥有中端型光纤配线架的全部特征，而且在结构上更加结实，更加方便，并可提供完整的附件。

此外，在选择适宜的光纤配线架时还应考虑以下几个关键因素：

1. 光纤配线架是安装在墙上还是19’’机架上？

光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。

1. 是否有光缆余留量安放空间？

应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。

1. 是否有保护装置？

在光纤配线架内部应设有光纤保护装置。

1. 通用性

不同的耦合器在配线架上要尽可能的体现出通用性。比如LC型光纤配线架就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的可用性。

1. 结构是否灵活？

这项特点依旧是提高产品的可用性。

光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。

壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。

机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。

机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。

针对以上考虑因素，如下简单介绍德特威勒公司的光纤配线架：

光纤配线架由如下几个部分组成，从而发挥了其重大的作用，具体如下：

• 光纤配线架金属箱体

德特威勒公司的光纤配线架根据其金属箱体结构不同可分为：旋转式、固定式和抽屉式。其中旋转式光纤配线架采用旋转盘的结构，从前方旋转出便于操作以及后期维护，但在旋转过程中容易拉断损坏光纤；固定式光纤配线架稳定可靠，但无法从正面进行维护，对于后期的维护人员带去了很大的不便；抽屉式光纤配线架采用抽屉盘的结构，从前方拉出不仅便于操作以及后期维护，其结构还不会损坏光纤。

• 耦合器安装面板

在光纤配线架的正面，装有数块前面板，用于安装光纤耦合器，由于光纤耦合器的不同，故形成了不同结构的前面板：双工LC型（MTRJ/SC亦可装在此面板上），ST型（FC亦可安装在此面板上）。

• 熔纤盘/绕线盘

当光纤被剥离外护套后进行熔纤，并固定在熔纤盘内，其脱离了外护套的那段光纤极其脆弱，机械强度会明显降低，使用熔纤盘/绕线盘的目的是将其脆弱的光纤固定并盘绕在盘内，以免损坏。一般而言，熔纤盘以及绕线盘为配套使用。

• 接地装置

满足工程中要使用光纤配线架内的接地装置接地的需求。

• 各种附件

其包括机架螺钉、耦合器安装螺丝、尼龙扎带、软管、光纤热缩管等，为现场安装和熔接配备了完整的附件。

根据金属箱体的不同结构，可分为3款配线架：旋转式光纤配线架、固定式光纤配线架和抽屉式光纤配线架。为不同工程实际应用时提供了多种选择，依据工程的需求选择最适合的光纤配线架。

如下将对光纤配线架的安装过程加以说明，如下安装步骤以旋转式光纤配线架为例。

旋转式光纤配线架

• 打开旋转盘。
• 从侧面插入光缆，在光纤配线架内预留盘绕长度，推介200cm。
• 为避免光纤进入的灰尘和水汽，剥离外护套前剪断80cm。

• 根据盘绕空间和实际熔纤所需要的长度，开剥光缆。
• 把光缆退回到预留处进行绑扎，接地（室外光缆）。
• 将光纤束管置换到保护软管（附件）内，软管另一端紧套在束管根部，用扎带扎紧，另一端保留至熔纤盘进口。

• 将光缆固定在箱体侧面的光缆接入板上，室外光缆用金属箍，室内光缆用塑料魔术贴。

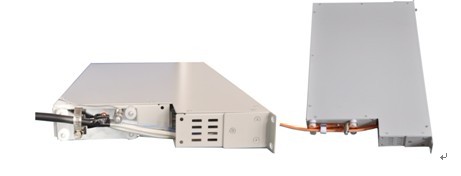

 左图为室外光缆固定示意图，右图为室内光缆固定示意图

• 将尾纤和光缆内光纤进行开剥清洁，制备光纤端面，上熔接机熔纤。
• 为避免光纤进入的灰尘和水汽，尾纤长度推荐200cm，剥离包层前剪断80cm。
• 熔纤完毕后，将尾纤盘绕整齐后插入光纤适配器。

• 盖好熔纤盘，回旋旋转盘。

    在将光纤配线架安装至机柜时需注意以下两点内容：

• 若采用顺序理线，则在机柜上需首先安装光纤配线架，若采用逆序理线，则无需上述提醒。
• 将光纤配线架安装上机柜时，取用附件中的M6机架螺钉固定。

综合布线系统的最大特性就是利用同一接口和同一种传输介质，让各种不同信息进行传输，而这一特性的实现需要通过连接不同信息的配线架之间的跳接来完成，可见，配线架的作用是非常大的。事实上，随着布线技术的发展，配线架自身也在沿着高密度、易安装、易管理和易维护的方向发展。

• 密度越来越高

随着网络应用的普及和深入，高密度成为很多网络设备发展的一个方向，这就需要在机架中支持尽可能多的端口。为了满足这一需要，相对高密度的配线架也诞生了。24口、48口、72口甚至96口的光纤配线架已经并不稀奇，在市面上已经应有尽有。

• 安装越来越易

光纤配线架自身的安装以及光纤在配线架中的端接时所有安装中重要的一块，因此，把光纤配线架设计成更方便这部分安装也就成为了关键。

• 管理以及维护越来越易

网络系统的管理和后期维护越来越得到重视，在网络规模逐渐变大的今天，对网络的可管理提出了更高的要求。事实上，为了更好的实现综合布线的智能管理，除了相应的软件外，配线架自身的可管理也是非常重要的一环。管理能力好的配线架能够让网线布置的更系统化、规范化和合理化。同样，后期维护也是至关重要的一环。如何让IT人员进行更好的管理和更方便的维护是最主要的一个提升。

总而言之，光纤配线架的选型是一项重要而复杂的工作，各项目应根据工程的具体情况，充分考虑各种因素，在认真了解，反复比较的基础上，才能选出一种最能满足当前需要和未来发展的光纤配线架。
