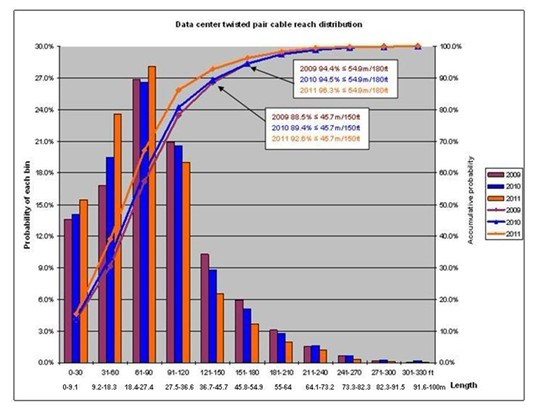

我曾经介绍过数据中心的区域布线的部署模型。那么就有人问,一个分区有多大?直接的回答是,视情况而定。不过,我的研究可以帮助你深入了解这个问题。 我研究的是数据中心的平衡双绞线布线信道长度。数据来源是康普销售数据库中数据中心项目中所使用的SYSTIMAX® InstaPATCH Cu预端接铜缆布线。这些数据特点如下: ·反映了真实客户的设计和部署 ·涉及6A、6 和超5类电缆 ·以北美为中心,但也包括其他地区 我将研究结果绘制成以下图表。图表横轴表示布线信道长度。每个区间在30 英尺的范围内。例如,第一区间代表 0 至9 米间的信道。每个长度区间上绘有三个竖条,分别显示2009、2010、2011年的概率。每个长度区间的概率值显示在左边的竖轴上。例如,2009、2010 和2011 年,大约27% 的铜缆信道是在18 米到 27 米之间。三条不同颜色的曲线表示给定长度及更低长度分别在 2009 年、2010 年和2011 年的累计概率。曲线读数位于右轴上。例如,根据曲线指示,2009 年和2010 年部署的信道约有89.5% 等于或小于46 米。
一个重要发现就是,数据中心约56% 的平衡双绞线布线信道介于18 米到 46 米之间。换句话说,最终用户真正需要部署的是长度在 18 到46 米范围内的接入网络连接。这个长度范围非常适合于区域布线模型。基于这一发现,估计一个分区的大小应在100 至300 平米之间。 我认为10GBASE-T 布线部署可遵循与图表中相同的配线。换句话说,数据中心内的10GBASE-T 网络布线很可能也能使用该区域布线模型。 康普SYSTIMAX GigaSPEED Xpress 铜缆解决方案支持长度最高60 米的10GBASE-T,涵盖了我研究的铜缆信道长度概率的95% 以上。另外,康普SYSTIMAX GigaSPEED X10D 万兆铜缆解决方案可满足最终用户对任何60 米以上长度的需求,因此,康普布线解决方案能满足不同大小的数据中心的需求。 关于作者Frank YangYinglin (Frank) Yang是康普企业数据中心业务部门(DCBU) 的技术市场经理,主要负责为数据中心业务部门规划战略构想、技术和产品发展蓝图。加入康普之前,Frank就职于戴尔公司,负责服务器硬件开发。他是以太网联盟下一代企业布线委员会的市场主席,同时还是思科认证资深网络工程师(CCNP) 和思科认证数据中心储存联网设计专家。Frank 在德州理工大学获得电子工程硕士学位,有数项专利并发表过多份白皮书。Frank出席过由《电缆安装和维护》杂志举办的以太网联盟技术探索论坛、网络研讨会和BICSI展会。 (责任编辑:admin) |
